仪器简介

    测角仪作为一种角度测量仪器，在许多的生产、研发、测试中有广泛的引用。我公司研发生产的测角仪仪是将自准直仪和气浮转二者相结合。可对具有光学反射性质的0至360度任意二面角进行绝对测量。其中自准直仪部分采用稳定性较好LED发光元件、国外高精度面阵探测器完成双轴（水平方向及俯仰方向）同时的测量和显示，没有测试盲区。气浮转台通过精密的机械加工和手工研磨保证其机械精度，采用雷尼绍的高分辨率圆光栅辅助转动角度的读取。同时仪器配以专业的软件算法，处理器系统采用台式计算机配置即可。软件模块合理的将自准直仪和气浮转台巧妙结合，对于测试精度更高的提升。在航空航天、船舶、军工等要求精密度极高的行业中的有广泛应用。

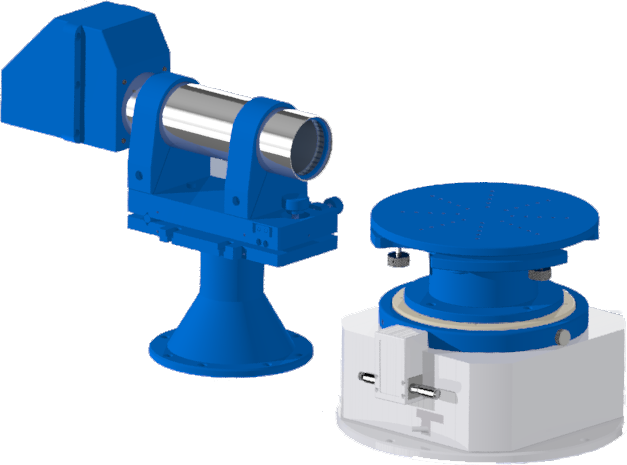

仪器组成

       高精度探测器

       稳定性LED光源

       精密二维调节支架

       气浮转台

       雷尼绍光栅尺

       双读数头

       专用测试软件

仪器组成

       PC电脑（含PCI卡槽）

       双轴同时测量显示

       高精度面阵探测器无测试盲区

       高精度气浮转台

       自主软件开发

       软件界面易操作

       即插即用USB接口

仪器应用

       实验室小角度测试

       转台回转精度测试

       任意棱镜角度

       高等院校院校、航天航空研究所、物理光学实验室产品调试与装配

规格参数

    全角测角仪我司在自准直仪的基础上加以转台进行大范围角度精确测量，能够完成0-360°任意角度的测试。

    测试时将被测件放置于转台表面上，用自准直仪的对准被测件的第一个面，微调被测件，以至于可在自准直仪成像系统清晰成像。记录此时自准直仪上的角度值和转台上的读值，转动转台，使得被测件的第二个测试面能够清晰成像与自准直仪探测器上，记 录此时自准直仪上的角度值和转台上的读值。被测件两个被侧面的夹角即为。

    该仪器中自准直仪、气浮转台和软件都是我司自主研发产品。气浮转台装有雷尼绍高精度光栅尺，能够实时读出转台转动角度，加以自准直仪成像以及精确数据补偿，二者合理结合，针对测试结果的准确性大大提高，在许多的高校、研究所以及工厂有广泛的应用。
