仪器简介

自动式焦距仪作为一种镜片焦距相关参数测量仪器，在许多的透镜、镜头的研发、生产测试中有广泛的引用。我公司研发生产的焦距仪采用放大法测试原理，用自准直仪配以独立平行光管作为光学基础，加以相应的仪器主体支架、光栅确保测试精度。可对透镜的焦距焦、后焦进行测量，同时配以不同的测试夹具，也可完成法兰距及偏心的测试。其中自准直仪部分采用稳定性较好卤素光源，该光源包含340-1100nm全波段、可根据客户的不同需求选择合适的波段进行测试。光栅采用雷尼绍的高精度光栅尺，在进行后焦、法兰焦测试中确有特别的成效。成像系统采用国外的高精度探测器没有测试任何盲区。处理器系统采用台式计算机（带有双PCI）配置即可。

仪器组成

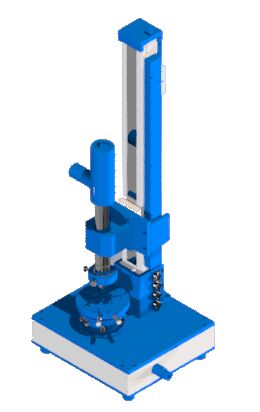

    自准直仪主体

    全波段卤素光源

    仪器主机支架

     雷尼绍光栅

     进口滚珠丝杠

     独立平行光管

     标配镜头组

     专用测试软件

     台式计算机（带有双PCI）

仪器特点

     数字化图像处理

     大范围焦距测试

     高精度面阵探测器无测试盲区

     自动化控制探测器移动

     可同时进行焦距、后焦等参数测试

     自主软件开发

     软件界面易操作

     即插即用USB接口

目前最常用的焦距测试方法是放大法测试。其原理为：让位于平行光管物镜焦平面已知大小的分划板被光源照亮之后，经物镜发出一束带有分划像的平行光束，透过待测透镜或光学系统，让其成像（实像或虚像皆可）于其焦面。此时再经由中继系统和准直探测接收系统可计算出分化像的成像大小。传输通过软件计算直接输出其测试结果。

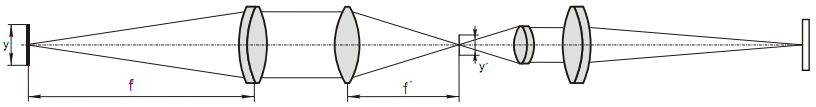

放大率法测量焦距原理

根据光学原理，我们可以得到焦距的计算公式如下：



其中

f＇：被测透镜的焦距。

y：分划板实际大小。

y＇：分划板成像后的大小。

f：平行光管物镜焦距。
