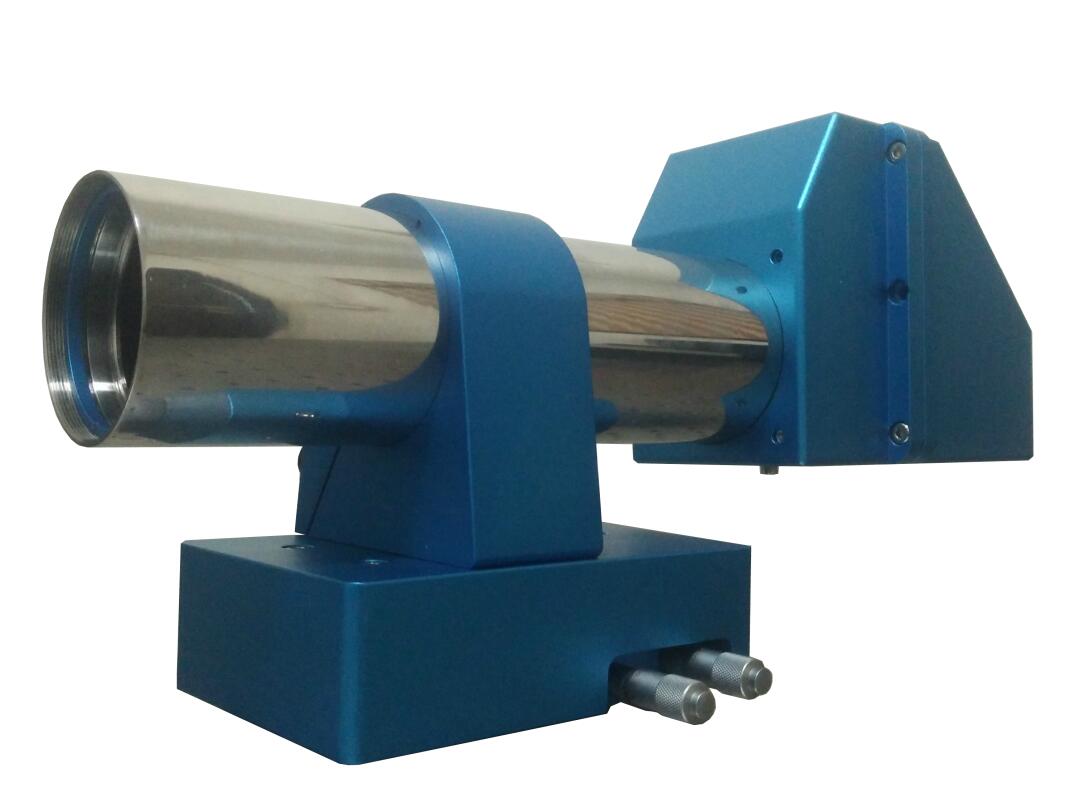

自准直仪作为一种小角度测量仪器，在许多的生产、研发、测试中有广泛的引用。我公司研发生产的自准直仪在传统自准直仪的光学成像原理上，采用稳定性较好LED发光元件、国外高精度面阵探测器完成双轴（水平方向及俯仰方向）同时的测量和显示，没有测试盲区。该仪器配以专业的软件算法，处理器系统采用笔记本或台式计算机配置即可。软件可按测试需求选取不同的测量模块。在航空航天、船舶、军工等要求精密度极高的行业中的光学及机械调试方面、有广泛应用。

仪器组成

      大口径物镜

     标准反射镜

       高精度探测器

     稳定性LED光源

      精密二维调节支架

仪器特点

      双轴同时测量显示

      高精度面阵探测器无测试盲区

      自主软件开发

      软件界面易操作

      多元化软件测试模块

      即插即用USB接口

仪器应用

      实验室小角度测试

      光学/机械直线度测试

      光学/机械平面度测试

      两导轨的平行度、垂直度测试

      转台回转精度测试

      高等院校院校、航天航空研究所、物理光学实验室产品调试与装配

    自准直仪是一种光学测角仪器，是利用光学准直原理来观测目标位置的变化。

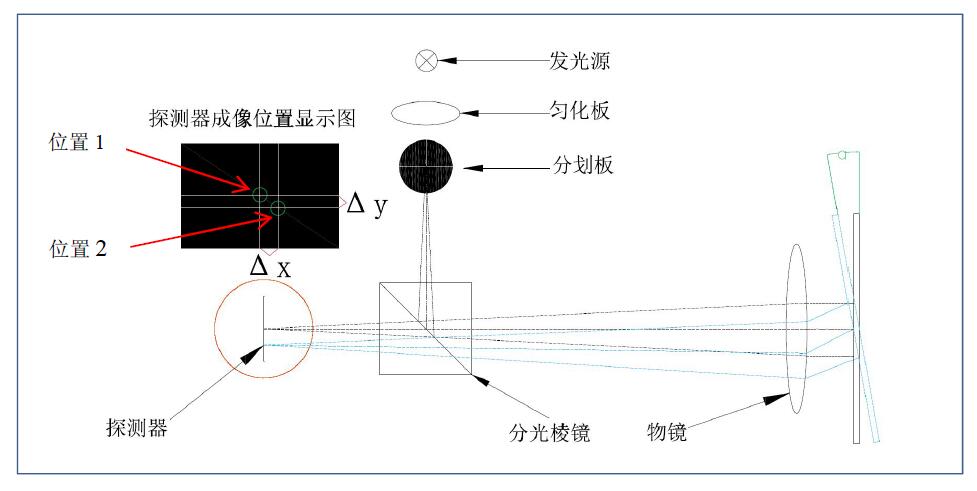

    其工作原理如上图图。由光源发出的光经过匀化板之后，照亮位于物镜焦平面上的分划板，从分划板上发出的光经物镜后即形成平行光，平行光被垂直于光轴的反射镜反射来，可汇聚与 分划板的共轭焦平面的探测器成像面上位置 1，在此点设置一绝对参考点。（黑色虚线部分为光线 发出及反射汇聚图）。当反射镜倾斜一个微小角度 a 时，反射回来的光束就会倾斜 2a 角度。再次 经过物镜汇聚到探测器的位置 2 上（蓝色虚线部分为光线反射汇聚图）。此时在探测器会根据与原 设置参考点的位置算出两个方向的的偏移量Δx、Δy。
